NuaSol - Balkon terreinbeugel hoekig voor 2 zonnepaneel
€ 99,90
* incl.21% BTW., vrij van verzendkosten
Levertijd 2-4 Werkdagen
OP VOORRAAD
SKU
4252023111966

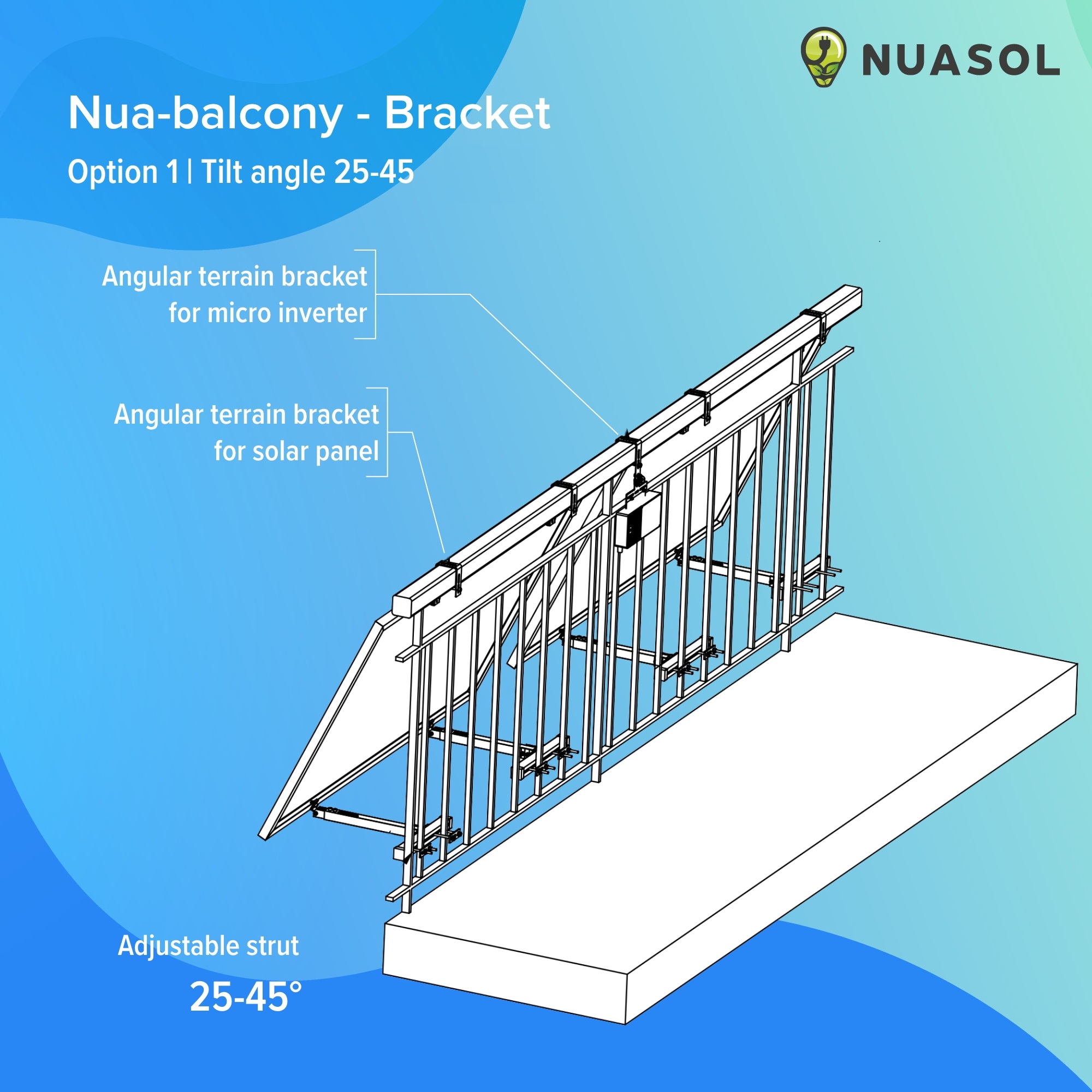

Leuningsteun optie 1 - 25-45
Met de verstelbare beugels kunt u uw zonnepanelen aan uw reling bevestigen en een hellingshoek van 25-45° kiezen voor een perfecte uitlijning.
Terreinsteun optie 2 - 0°
Met de terreinbeugel kunt u eenvoudig een zonnepaneel en uw omvormer aan uw balkonreling bevestigen. Met de basisbeugel kun je je panelen parallel aan de reling monteren met een hellingshoek van 0°.

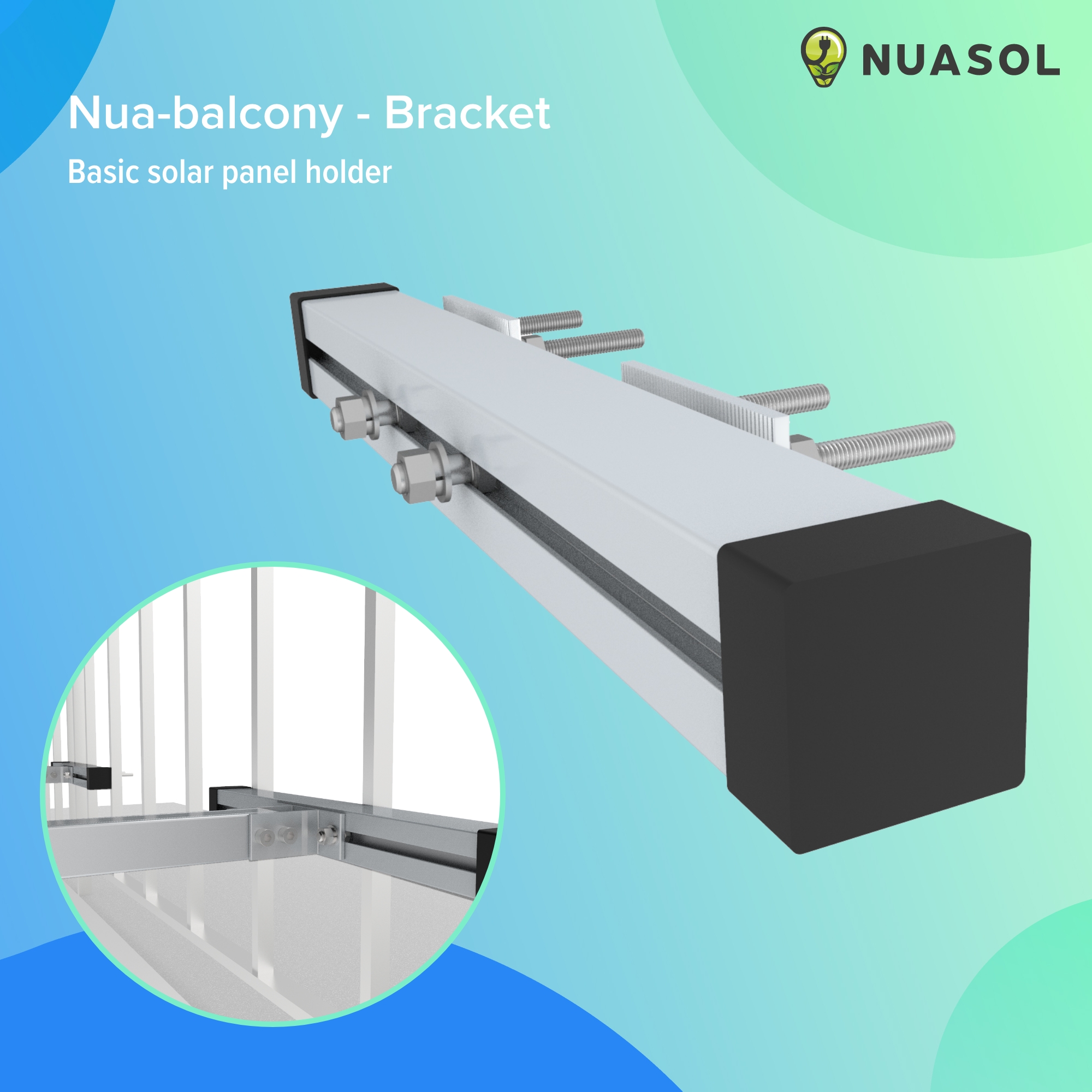

Montagerail
Afmetingen van de rail: 35 x 35 x 400 mm
Materiaal van de rail: aluminium AL6005-T5
Materiaal eindkap: EPDM
Dikte: 1,3 mm
Afmetingen van adapterplaat: 90 x 30 x 5 mm
Zonnepaneelhaak
Grootte van haak, zonder connector: 106x44x166mm
Maximale diameter van reling: 80x80mm
Geschikt voor relingtype: ronde reling
Materiaal van haak: 304 roestvrij staal
Materiaal dikte: 2mm
Materiaal basis: EPDM
Micro-omvormerhaak
Haakgrootte: 106x170x216mm
Maximumdiameter van reling: 80x80mm
Geschikt voor leuningtype: ronde leuning
Materiaal van haak: 304 roestvrij staal
Grootte van t-Plaat: 170x90x2mm
Haak voor kantelen zonnepaneel
25-45° verstelbare steun
Afmetingen (lange schoor) : 35 x 35 x 380 mm
Lengte verstelbaar: 380-670 mm
Afmetingen incl. voet en verbindingsstuk: 105 x 35 x 479 mm
Materiaal: aluminium AL6005-T5
Dikte: 1,5 mm
Afmetingen van L-connector: 40,6 x 42,75 x 27,2 mm
Afmetingen van lange basis: 105 x 60 x 35 mm
Max. Moduulbreedte: universeel
Instelbare hoek: 25-45
0° basis
Afmetingen - beugel: 105 x 40 x 35 mm
Materiaal: Aluminium AL6005-T5
Dikte: 4 mm
Highlights
- Click-in ontwerp voor stabiele montage van zonnepanelen
- 25-45 graden & 0 graden montage
- Hoge flexibiliteit: de hoek kan vrij worden aangepast met behulp van de telescopische buizen
- Hoog draagvermogen en sterke stabiliteit
- Hoog rendement: ideaal voor het schuin monteren van zonnepanelen op balkonrails
- Compatibiliteit: onze PV-standaard is geschikt voor zonnepanelen van alle maten
- Eenvoudig te installeren en monteren: Snelle installatie met roestvrijstalen bevestigingsmiddelen en nauwkeurige plaatsing van de gaten
- TÜV Süd geteste veiligheid, certificaatnummer: Z2 076828 0068 Rev. 00
SKU
4252023111966
Gewicht
2,827.00 kgs
Kleur
Zilver
Verstelbare lengte
380-670 mm
Leveringsomvang
- 1 micro-omvormerhaak
- 4x 0° basiselement
- 4x lange verstelbare steun
- 4x montagerail
- 4x zonnepaneelhaak
Max. Modulebreedte
Universal
Maximale afmetingen railing
80x80mm
Afmetingen montagerail
35 x 35 x 400 mm
Bijpassende railing
hoekig
Materiaal Dikte Haak
2mm
Afmetingen incl. basis en connector
105 x 35 x 479 mm
Afmetingen van de L-connector
40,6 x 42,75 x 27,2 mm
Afmetingen verstelbare veerpoot
35 x 35 x 380 mm
Afmetingen zonnepaneelhaak
106x44x166mm
Afmetingen adapterplaat
90 x 30 x 5 mm
Afmetingen - 0° beugel
105 x 40 x 35 mm
Afmetingen van de lange basis
105 x 60 x 35 mm
NONE
MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:
1. ANLAGE UNTER 30 KW PEAK
2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
4. KEIN GEWERBLICHER WEITERVERKAUF
5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.
Hoek Aanpassing
0° & 25-45°
Brand
NuaSol
Materiaal Haak
Roestvrij staal 304
Modelnaam
NS-HE-DBKM-E
Aantal Pakketten
1
Productfamilie
Balcony bracket
